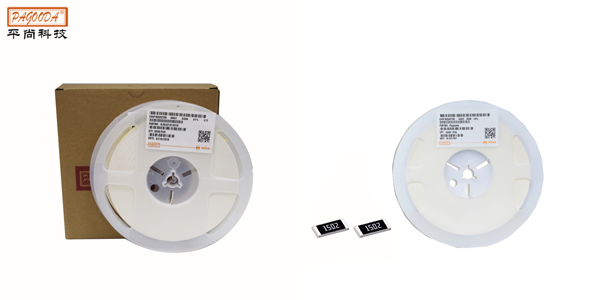

常用貼片電阻有0402、0603、0805（英制），目前0402因?yàn)橄M(fèi)類電子，用量較大，價格也便宜，但一般需要機器貼片，不適合手工貼片。
電阻較出名的廠家為：日本羅姆、臺灣國巨這兩個品牌，手機公司主要采用這兩個。其次是臺灣旺詮、臺灣厚生、臺灣麗智，大陸風華。
目前電阻的工藝比較成熟，就算是國產品牌，也沒有太大的差別，所以選擇貼片電阻，品牌不用特別挑剔。但國內電阻盤料，很多都是多年的老料，這會對焊接質量有很大的影響，所以采購要注意選用近一年的產品。
電阻的作用有以下幾種：
1. 短路跳線連接作用：如0歐姆
2.緩沖：比如電平匹配電阻，一邊2.8V,一邊5V。如旋風001串口接口是2.8V,而單片機一般用5V，他們串口之間串聯電阻緩沖。
3.RC，RL等組成的低通或者高通濾波系統
4.集電極負載等，取出電流或者電壓
5.基準電壓、電流參考，一般用1%精度電阻
6.電阻網絡搭建，如DA、AD等
7. 負載終端阻抗匹配
電阻使用的注意事項：
1.功率：小封裝器件，一定要計算功率0402是1/32W、0603是1/16W、0805是1/8W，功率都是非常小的，所以電源方面，一般都用封裝大的，如1206等
2.瞬間電流：電阻的發熱公式為I*I*R,假如電阻為1歐姆，直流穩定電流為1A，那么電阻上發熱為1*1*1=1W，假如是脈沖電流，平均也是1A，但占空比50%,這個時候發熱為2*2*1*0.5=2W。假如占空比越小，發熱越厲害，所以在開關型電路中，不能按平均電流計算。
3.0歐姆電阻不完全等于0，電阻大概幾十毫歐，當電流大的地方，不要認為就是真的零歐姆，電流大的地方，零歐姆電阻的封裝也要大一些。
4.上電沖擊：這個跟第二點原理類似，設計電路不要想當然。
5.高壓：因?yàn)橘N片電阻封裝小，所以不適合在高壓下使用，否則容易擊穿。
平尚科技貼片電阻相關知識分享到此，轉載請注明出處！
