硬件工程師對電子元器件的掌握是的基礎。現實案例中很多問題zui后定位都是器件的選擇上有問題或者器件的參數選擇有問題。電阻的分類很多有繞線電阻，薄膜電阻，實心電阻，敏感電阻等。每種深入研究都是一門學問.
此文平尚科技小編主要分享下常用的貼片電阻，分厚膜貼片電租和薄膜貼片電阻兩種。主要參數有：阻值，精度，封裝，耐壓，功率，溫漂。
1、阻值
5%系列貼片電阻用3位數字表示：這種表示方法前兩位數字代表電阻值的有效數字，第3位數字表示在有效數字后面應添加”0”的個數.當電阻小于10Ω時，在代碼中用R表示電阻值小數點的位置，這種表示法通常用有阻值誤差為5%電阻系列中.比如：330表示33Ω；221表示220Ω；683表示68000Ω即68kΩ；105表示1MΩ；6R2表示6.2Ω。
1%系列精密貼片電阻用4位數字表示：這種表示法前3位數字代表電阻值的有效數字，第4位表示在有效數字后面應添加0的個數。當電阻小于10Ω時，代碼中仍用R表示電阻值小數點的位置，這種表示方法通用用有阻值誤差為1%精密電阻系列中.比如：0100表示10Ω；1000表示100Ω；4992表示49900Ω，即49.9kΩ；1473表示147000Ω即147kΩ；0R56表示0.56Ω。
貼片電阻表面上都是有刻字母的，如果只有三位數字那么就是誤差5%的，如果有4位數字那么就是誤差1%的。
2、精度
我們常用的精度是1%，5%；也有超高精度的可以達到0.01%主要用在醫療，軍事等領域.
首先我們用的1%的一般都是貼片生產產家通訊篩選出來的，其實和5%的是同樣的生產流程只是在成品篩選出1%分別包裝，就好像一群人中選出體重99到101的人，和選出體重95到105的一樣過程。
在電路設計中我們要特別注意精度的選擇，默認是5%的精度，但是分壓電阻，采樣電阻等地方盡量選擇1%的精度。

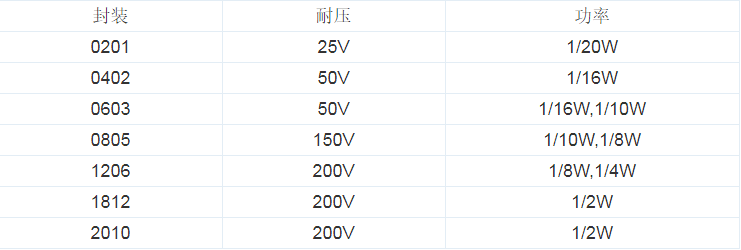

這張表格僅做參考，具體還要參考電阻的規格書。
3、溫漂-電阻值溫度系數
用于制造貼片電阻的材料電阻值會隨溫度變化而有一定的變化，適用溫度變化電阻的阻值一定會變化常用單位PPM/℃,，常用的一般是100 PPM/℃,其中厚膜貼片電阻一般能達到50 PPM/℃,更高的則需要采用薄膜貼片電阻。在環境溫度變化大的場合或者電阻經過電流較大發熱比較厲害的地方，一定要注意溫漂對阻值的影響
