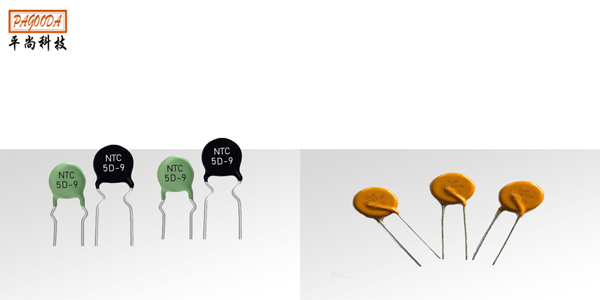

插件熱敏電阻間距標準及其考量
插件熱敏電阻間距標準有哪些要求？平尚科技將探討插件熱敏電阻的間距標準及其設計考量，以期為電子工程師提供有價值的參考。
插件熱敏電阻的引腳間距通常與其封裝類型密切相關。常見的封裝形式如DIP（雙列直插封裝）、SIP（單列直插封裝）等，每種封裝都有其特定的引腳間距標準。以DIP封裝為例，其引腳間距通常為2.54毫米（0.1英寸），這一標準在電子行業中得到了廣泛應用。然而，隨著電子元件的小型化趨勢，一些特殊封裝形式的插件熱敏電阻可能會采用更小的引腳間距，如1.27毫米（0.05英寸）甚至更小。
熱敏電阻與相鄰元件的間距設計
在PCB設計中，熱敏電阻與其他元件之間的間距同樣需要精心考慮。過近的間距可能導致元件間的電磁干擾、熱干擾或物理碰撞等問題，從而影響電路的整體性能。
為了避免這些問題，工程師應遵循PCB設計的基本原則，確保熱敏電阻與相鄰元件之間的間距合理且滿足電氣安全要求。具體的間距標準可能因元件類型、PCB布局、工作環境等因素而異。一般來說，對于高頻率、高功率或敏感元件，應適當增大其間距，以減少相互干擾。
熱敏電阻與測量區域的間距考量
熱敏電阻的測溫準確性與其放置位置密切相關。為了確保測量的準確性，熱敏電阻應盡可能靠近被測區域，以減少熱量傳遞過程中的損失。然而，過近的間距可能導致熱敏電阻受到被測區域直接的熱輻射影響，從而產生測溫誤差。
在實際設計中，應根據被測區域的溫度特性、熱敏電阻的響應時間以及環境溫度等因素，合理設置熱敏電阻與測量區域的間距。一般來說，當熱敏電阻與測量區域的間距小于200毫米時，測溫誤差可以控制在較小的范圍內。然而，這一間距標準并非絕對，具體值可能因應用場景的不同而有所變化。
隨著電子技術的不斷發展，插件熱敏電阻的封裝形式、引腳間距以及測溫準確性等方面也在不斷進步。平尚科技是一家專注于電子元器件、新材料及相關產品的研發、生產及銷售的高新技術企業。公司主營業務分為元器件、新材料和國際貿易三大板塊。歡迎前來咨詢--咨詢電話：13622673179--曾生。
